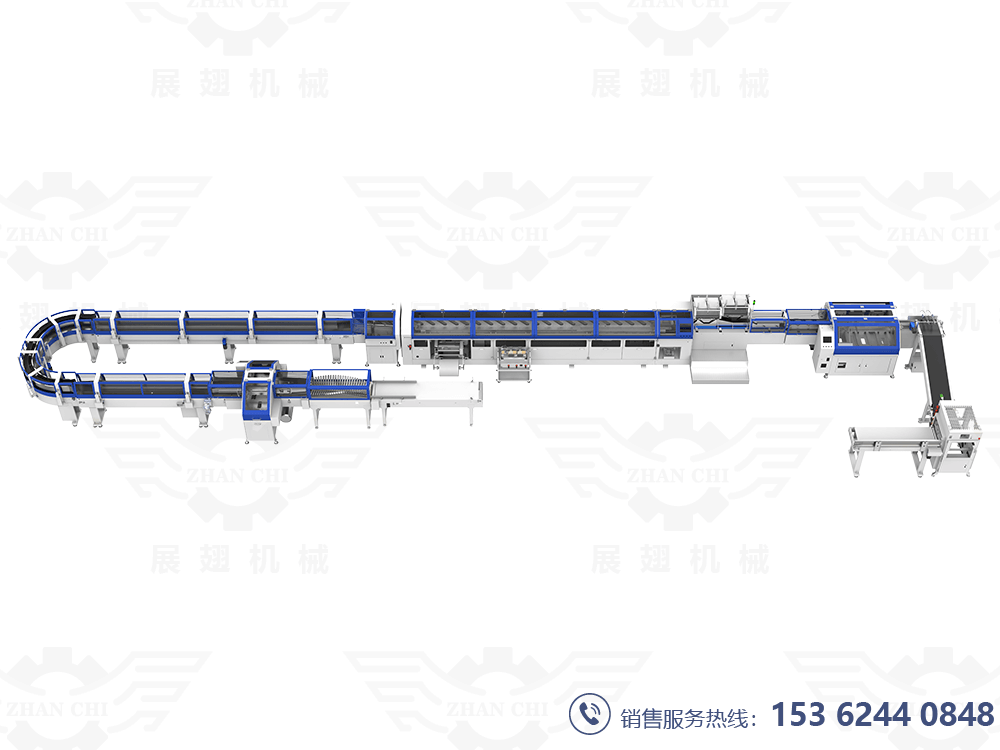

全段配置介绍及示意图

工艺流程：①预堆积上书装置→②分书装置→③缓存排队皮带→④自行下书皮带→⑤双伺服液压站前压装置→ ⑥双衬过胶包背一体机→⑦双通道摆头分书装置→⑧双通道烘干（6米）→⑨双通道转弯线→⑩双通道烘干（3 米）→⑪双通道后压整形→⑫书芯倒向翻书机→⑬输送线（可联线三面刀）

设备亮点：自动转版（从前压到后压所有机台实现一键转版），产品无需排队，断本、空本不受影响，几本、几十本都可以上线生产！实现智能数码联动生产线！

2.分段介绍及参数

2.1 发书分本机、三段式液压整形

(1)采用双伺服电机驱动的液压站控制系统，提供精确压力控制

(2)***压力40吨的前压整形机构,满足各类书籍整形需求

(3)配备震动与推杆,保证书本整齐

(4)三板分步式整形机构,确保书籍各部位完美成型

2.2 双衬过胶包背一体机

B60 介绍

（1）一体机粘双衬，改变传统刷胶方式（刷在书芯侧面，溢胶难清理、轨道粘胶、不易上胶等难点），本机衬纸胶刷在衬纸内侧，同步书芯粘贴。

（2）过胶方式可选配冷胶或热胶。两次白乳胶上胶，***次少量涂胶后经过红外烘干固化，形成胶膜防止渗胶进针孔；第二次上胶形成更牢固的涂胶方式，经过机械式上胶位完成书芯包背纸侧胶，顺纹大卷纸同步书芯完成包背工序（特别适合扒圆书籍、同时也节省换纸时间）。第二次底胶可更换热胶系统（完成薄书芯的书脊热胶上胶工艺）。

（3）所有胶盆均有自动感应抽胶系统，烘干系统采用镀金钨丝发热管，仿石隔热板与自动水循环隔热。

（4）过胶主机有防抱死链条（别的机型没有，卡机很麻烦），可以轻易打开。过胶包背主机输送链条传输采用高精密转角机（别的机型没有或很小），链轨及关键部位均有自动润滑加油装置（别的机没有）。输送书芯夹书露头*** 32MM（相比市面上的都低，刷胶效果更好），并有多个弹簧块辅助夹紧书背，对大油墨书刊、圣经、字典等精装书刊的书芯刷胶有很大帮助，可防止书贴、针孔渗胶、书背倾斜起皱等等。

（5）包背方式：顺纹大卷纸，适用于所有精装书、笔记本的圆脊方脊包背，特别是拔圆精装：弧度均匀、定型不回弹，字典、圣经、族谱、高端书刊的***机型。大卷背条纸横切，减少更换背条的次数，改变背条的纹路方向。顺纹包背每分钟可生产 40 本，这种包背方式的速度超过市面所有同类设备速度；小卷纸包背适合笔记本、精装书刊等，这种方式速度更快。每分钟可达60本。

（6）双通道摆头分书机：书本分流进入烘干通道。

2.3 双通道烘干

采用双通道烘干+双通道转弯设计，集成6 米主烘干段与3米辅助烘干段，确保书脊充分烘干。转弯结构优化整机布局，减少占地面积，同时缩短操作人员活动范围，提升效率,且非传动强制书本转弯，书本跟随输送带平缓转向，不会产生褶皱等现象。整线由中央控制系统统一调控，实现自动化运行，无需手动调整尺寸。

2.4 双通道伺服气动后压

采用双通道同步后压设计，集成伺服驱动皮输送与伺服推书定位系统，实现书籍后道压平整形的自动化高效作业。系统可精准控制压力与输送节奏，确保书籍压平牢固、尺寸稳定。

3.车间布局方案

3.1 布局方案一

①ZC-SS508 书芯排队输送 Book Core Queuing Conveyor

②ZC-S50 前压书芯输送 Front Press Book Core Conveyor

③ZC-QY460 3 段式前压 3-Stage Front Press

④ZC-B60 双衬过胶包背主机 Double-Liner Book Binding Host

⑤ZC-BT60 摆头分书机 Book Ejector Swing Arm

⑥ZC-R60 6 米双通道烘干线 6m Dual-Channel Drying Line

⑦ZC-W2400 双通道 180°转弯线 Dual-Channel 180°Turning Line

⑧ZC-R30 3 米双通道烘干线 3m Dual-Channel Drying Line

⑨ZC-HY550 双通道书脊后压力机 Dual-Channel Rear Press

⑩ZC-DX80 书芯平缓导向机 Book Core Gentle Guide Machine

⑪ZC-2400 书芯排队输送 Book Core Queuing Conveyor

3.2 布局方案二

①ZC-FF420 堆叠式自动发书机 Stacking Automatic Book Dispenser

②ZC-S50 前压书芯输送 Front Press Book Core Conveyor

③ZC-QY460B 2 段式前压 2-Stage Front Press

④ZC-B60 双衬过胶包背主机 Double-Liner Book Binding Host

⑤ZC-BT60 摆头分书机 Book Ejector Swing Arm

⑥ZC-R60 6 米双通道烘干线 6m Dual-Channel Drying Line

⑦ZC-W2400 双通道 180°转弯线 Dual-Channel 180°Turning Line

⑧ZC-R30 3 米双通道烘干线 3m Dual-Channel Drying Line

⑨ZC-HY550 双通道书脊后压力机 Dual-Channel Rear Press

⑩ZC-DX80 书芯平缓导向机 Book Core Gentle Guide Machine

⑪ZC-2400 书芯排队输送 Book Core Queuing Conveyor

3.3 布局方案三

①ZC-FF420 堆叠式自动发书机 Stacking Automatic Book Dispenser

②ZC-S50 前压书芯输送 Front Press Book Core Conveyor

③ZC-QY460B 2 段式前压 2-Stage Front Press

④ZC-B60 双衬过胶包背主机 Double-Liner Book Binding Host

⑤ZC-BT60 摆头分书机 Book Ejector Swing Arm

⑥ZC-R60 6 米双通道烘干线 6m Dual-Channel Drying Line

⑦ZC-HY550 双通道书脊后压力机 Dual-Channel Rear Press

⑧ZC-DX80 书芯平缓导向机 Book Core Gentle Guide Machine

⑨ZC-2400 书芯排队输送 Book Core Queuing Conveyor

3.4 布局方案四

①ZC-B60 双衬过胶包背主机 Double-Liner Book Binding Host

②ZC-BT60 摆头分书机 Book Ejector Swing Arm

③ZC-R60 6 米双通道烘干线 6m Dual-Channel Drying Line

④ZC-HY550 双通道书脊后压力机 Dual-Channel Rear Press

⑤ZC-DX80 书芯平缓导向机 Book Core Gentle Guide Machine

⑥ZC-2400 书芯排队输送 Book Core Queuing Conveyor

4.包背模块与热/冷胶选择

顺纹大卷纸、卷料小卷纸为不同的模块（可根据实际情况选择）。

顺纹大卷纸：特别适合扒圆精装书刊，顺纹扒圆效果更佳。也适合笔记本、书刊等普通方脊包背，大卷纸可以节省更换包背纸时间。这种包背纸结构复杂且成本较高，最快速度 40 本/分钟。

卷料小卷纸：机器结构相对简单，成本低、速度可达 60 本/分钟。

以上两种可根据实际情况选择。

可增加选配：热胶模块+热胶炉，用于薄本精装书刊。机器更换模块简单，在第二次冷胶盆位置替换。
